lunes, 20 de abril de 2009

Cargador Universal, Ipod, Iphone y Walkman Sony

Los cargadores universales, permiten cargar cualquier aparato con conector USB del tipo 1 y curiosamente ese es el conector que utilizamos en el ordenador, pero...

Existen algunos modelos en que este sistema no
funciona, estos son los IPOD, IPHONE y WALKMAN de Sony que además de la toma de tensión que viene por el conector USB, necesitan una señal de carga por los cables de señal.
Esto lo hacen para que compremos cargadores de marca exclusivos que en algunos casos llegan superar los 100 euros de coste.
La mayoría de conectores universales, tan solo sirven los +5 y 0 V de alimentación así que es necesario engañar a nuestro aparato creando una señal de carga falsa...
La señal de carga ha de ser exactamente 2 y 2,5V por lo que la cosa queda así en las cuatro patillas de conexión del cargador: 0V / 2V / 2,5V / 5V



Si representamos exactamente estos voltajes, nuestro aparato comenzará a cargar correctamente. !!!

MATERIAL NECESARIO : ( Menos de Cinco Euros en cualquier tienda de electrónica de vuestra ciudad )

  • Estaño, una placa para soldar resistencias...
  • Resistencias 50k 50k 100k y 150k
  • Un cable USB del tipo 1 macho - hembra

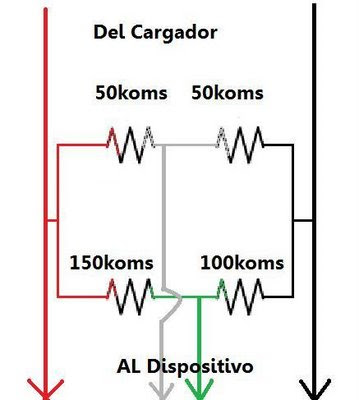

Se trata de obtener los dos voltajes de señal mediante un sencillo divisor de tensión que realizaremos con cuatro resistencias, siguiendo el esquema que os adjunto...

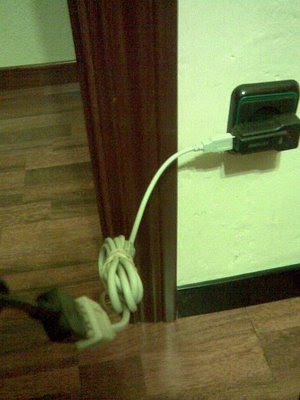

El resultado es un cargador UNIVERSAL y un cable puente que nos permite cargar nuestro IPHONE, IPOD y WALKMAN




COMPROBADO Y FUNCIONANDO !!!!


Bibliografía y fuentes :

_________wWw.<_________
.....................................
.....................................
_________________________

lunes, 6 de abril de 2009

Cargador USB Universal RIMAX

Hoy en día cualquier aparato tecnológico tiene una entrada USB por donde compartir los datos y alimentarse pero...

Actualmente los fabricantes apuran en costes y normalmente solo nos proveen del cable de conexión al ordenador, olvidándose del cargador, o cada aparato lleva un cargador distinto que hace que acumulemos montañas y montañas de cargadores en casa incompatibles entre sí...

Así desde el móvil, gps, mp4 y todo lo demás... necesitan su conector USB, que son de distintos tipos excepto el conector plano del tipo 1 que es el que conectamos al ordenador, este echo es el que los cargadores universales han aprovechado para realizar cargadores universales que sirven para cualquier aparato con conexión USB
Conectores como el RIMAX, presente tienen un precio estupendo menos de 10€ y te permiten conectar cualquier aparato tanto a la corriente como al mechero del coche...

Con una excepción que son los IPOT, IPHONES, WALKMAN y demás que necesitan además de la alimentación USB una señal de carga, pero que nadie se preocupe que en posteriores posts, os enseñaremos a engañar a estas máquinas para poder utilizarlas con cargadores estándar como el presente.

De momento, el cargador RIMAX queda con un aprobado EXCELENTE devido a su alta compatibiblidad con casi todos los chismes digitales de hoy en día, aprovechando la compatibilidad USB y su precio tan asequible...
